一、適用范圍

本指南規定了東莞市一體化污水處理設施在線監測的實施、聯網、驗收、運維等要求。

二、規范性引用文件

本工作指引內容引用了下列文件中的條款。凡是不注明日期的引用文件，其有效版本適用于本指南。

GB1891 城鎮污水處理廠污染物排放標準

HJ 212-2017  污染物在線監控(監測)系統數據傳輸標準

HJ 353-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）安裝技術規范

HJ 354-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）驗收技術規范

HJ 355-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）運行技術規范

HJ 356-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）數據有效性判別技術規范

HJ447 污染源在線自動監控（監測）數據采集傳輸儀技術要求

HJ/T387 運行記錄儀

HJ 101 氨氮水質在線自動監測儀技術要求及檢測方法

HJ/T 103 總磷水質自動分析儀技術要求

三、術語和定義

下列術語和定義適用于本指南。

1．水污染源在線監測系統

指由實現水污染源流量監測、水污染源水樣采集、分析及分析數據統計與上傳等功能的軟硬件設施組成的系統。

2．水污染源在線監測儀器

指水污染源在線監測系統中用于在線連續監測污染物濃度和排放量的儀器、儀表。

3．數據采集傳輸儀

采集各種類型監控儀器儀表的數據、完成數據存儲及與上位機數據傳輸通訊功能的單片機、工控機、嵌入式計算機、可編程自動化控制器（Programmable Automation Controller，PAC）或可編程控制器（Programmable Logic Controller，PLC）等，本標準簡稱數采儀。

4．通訊協議

通信雙方對數據傳送控制的一種約定。約定中包括對數據格式，同步方式，傳送速度，傳送步驟，檢糾錯方式以及控制字符定義等問題做出統一規定，通信雙方必須共同遵守，它也叫做鏈路控制規程。

四、監控要求

進出水流量監控：監控一體化污水處理前的總進水流量及污水處理后排放流量，監控因子為流量（立方米）；

排放口水質監控：監控一體化污水處理后排放口出水污染物濃度，監控因子為氨氮、總磷。

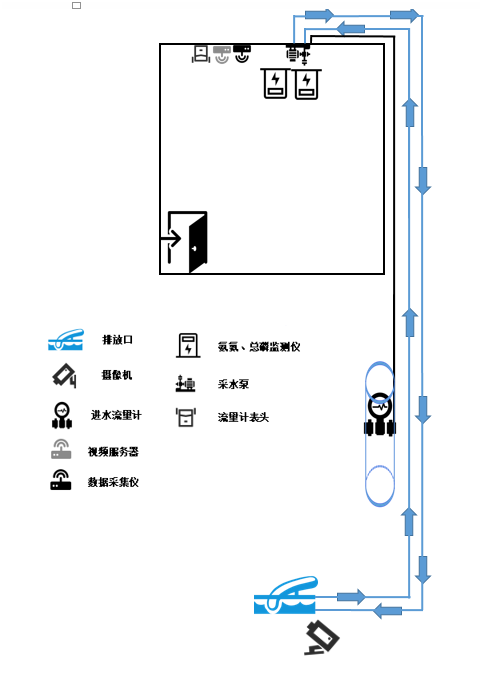

監控示意圖

五、現場端監控系統技術要求

1．安全要求

堅持“安全第一，預防為主”的方針，認真貫徹執行有關安全施工的各項法規、標準、規程和文件精神的要求，從技術上、組織上、管理上釆取有效措施，加強安全監督，解決和清除各種不安全因素，防止事故發生。

2．安裝施工要求

現場端監控系統的安裝應避免對企業安全生產和環境造成影響。

安裝調試人員必須有相關的操作資質，電工應持進網作業許可證，安全工程師和安全監督員應具有電力專業工程師以上專業技術任職資格，滿足電力施工相關要求，保障安裝工藝。

3．設備點位安裝原則

現場端設備點位布設應遵循全面性、精簡性、準確性的原則。

全面性：現場端點位布設應結合廠區的生產工藝、設施運行情況進行配置，全面覆蓋排污單位排污許可證中列出的主要生產設施及治污設施。未申領排污許可證的污染源，可參考環境影響評價報告中相關內容進行布點。

精簡性：在準確反映排污單位生產情況、污染設施運行情況的前提下，布設的點位數量力求精簡。

準確性：監測點位數據應能準確反映被監測設備的用電、用水、生產情況、運行情況等。

4．設備點位安裝要求

設備安裝要求參照HJ 353-2019-水污染源在線監測系統（CODCr、NH3-N等）安裝技術規范。

5．現場端設備配置要求

參見附錄Ⅰ。

六、信號通訊與傳輸要求

信號通訊與傳輸要求參見《附錄Ⅱ監控系統數據傳輸規范》。

七、運維要求

運維要求參照HJ 355-2019 水污染源在線監測系統（CODCr、NH3-N 等）運行技術規范。

八、驗收要求

        驗收要求參照HJ 354-2019 水污染源在線監測系統 （CODCr、NH3-N等）驗收技術規范。
