一、適用范圍

本工作指引指導排水戶安裝在線監控設備與聯網對接工作，包括排水末端自動監控的設備組成、采集數據參數、安裝要求、信號通訊與傳輸要求的基本內容和聯網對接要求。

本工作指引適用于符合東莞市污水排入排水管網許可證核發制度的排水戶，排水戶可參照本工作指引在排水設施接駁井安裝自動監控設備，排水戶應自行根據本工作指引中的技術規范內容安裝自動監控設備。

二、規范性引用文件

本工作指引內容引用了下列文件中的條款。凡是不注明日期的引用文件，其有效版本適用于本工作指引。

HJ 819  排污單位自行監測技術指南

GB1891 城鎮污水處理廠污染物排放標準

GB/T31962 污水排入城鎮下水道水質標準

HJ/T2.3 環境影響評價技術導則 地表水環境

HJ/T91  地表水和污水監測技術規范

HJ 212-2017  污染物在線監控(監測)系統數據傳輸標準

HJ 353-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）安裝技術規范

HJ 354-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）驗收技術規范

HJ 355-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）運行技術規范

HJ 356-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）數據有效性判別技術規范

HJ447 污染源在線自動監控（監測）數據采集傳輸儀技術要求

GB8567-88 計算機軟件產品開發文件編制指南

DB44/26-2001 廣東省地方標準水污染物排放限值

《環境污染治理設施運營資質許可管理辦法》（國家環境保護總局令第23 號）

《排污口規范化整治技術要求》（環監〔1996〕470 號）

《污染源自動監控管理辦法》（國家環境保護總局令第28 號）

《污染源監控現場端建設規范（暫行）》（環發〔2008〕25 號）

《國家重點監控企業污染源自動監測數據有效性審核辦法》（環發〔2009〕88 號）

《環境行政處罰文書制作指南》（環辦〔2010〕51 號）

《企業事業單位環境信息公開辦法》（環境保護部令第31 號）

三、術語和定義

下列術語和定義適用于本工作指引。

1．自行監測

指排水戶為掌握本企業事業單位（或個體工商戶）的排水口排放狀況及其對周邊環境質量的影響等情況，按照相關法律法規和技術規范，組織開展的環境監測活動。

2．排放口

指將污水（雨水）向水體排放的構筑物。其作用是使排放的污水（雨水）與水體中的水盡快得到最大程度的混合，使排放污水中的污染物得到盡快的稀釋擴散并進一步降解凈化。污水排放口是釋放污染源的起點，要經過處理達到要求后才能夠排放。

3．檢查井

指排水戶應當在自用污水排放設施或紅線內雨水管道與公共污水（雨水）設施的連接點前設置排放專用檢查井。

4．在線監控設備

指用于監控污染物、污染物排放濃度和排放時間所需的在線監測設備、裝置等，統稱為在線監控設備。

5．數據采集傳輸系統

指釆集各種類型監測儀器儀表的數據、完成數據存儲及與上位機數據傳輸通訊功能的單片機、工控機、嵌入式計算機、可編程自動化控制器（PAC）或可編程邏輯控制器（PLC）等，可簡稱數采儀。

6．通訊協議

指通信雙方對數據傳送控制的一種約定。約定中包括對數據格式、同步方式、傳送速度、傳送步驟、檢糾錯方式以及控制字符定義等問題做出統一規定，通信雙方必須共同遵守，它也叫做鏈路控制規程。

7．生產設施

指在工業企業中直接參加生產過程或直接為生產服務的機器設備，主要包括機械、動力及傳導設備等，本方案特指生產過程中產生污水的設備。

8．環境污染治理設施

指用于治理污染物所需的設備、裝置等。

四、監控要求

在企業排入市政管網的污水檢測井對污水水質進行監控，監控因子為pH、電導率。

在企業排出廠外雨水管網的雨水檢測井對雨水水質進行監控，監控因子為pH、電導率。

1．數據采集基本數據項目

表1  污水、雨水排放口基本數據項目

五、現場端安裝要求

1．安全要求

堅持“安全第一，預防為主”的方針，認真貫徹執行有關安全施工的各項法規、標準、規程和文件精神的要求，從技術上、組織上、管理上釆取有效措施，加強安全監督，解決和清除各種不安全因素，防止事故發生。

2．安裝施工要求

現場端監控系統的安裝應避免對企業安全生產和環境造成影響。

根據排水戶現場情況、排水口位置情況、排水水質等情況，在線監控設備應安裝在自用污水（雨水）排放設施與公共污水設施的連接點前設置的污水（雨水）排放專用檢查井（以下簡稱檢查井），反映排水口外排情況。

設備安裝應滿足以下幾點要求：

1、結合設計圖紙和現場情況，在排水戶排水末端，接入市政管道之前設置的檢查井內安裝設備。

2、安裝設備的檢查井上方不能放置設備，不能堆放雜物。

3、確保安裝設備的檢查井為排水戶在用的排水口。

4、檢查井的規格和結構應參照《給水排水標準圖集》排水檢查井【02(03)S515】要求設計，但井底應當低于管底500mm以上。

5、若存在多個排水口，需依據排水戶的實際情況安裝相應數量的設備。

3．設備點位安裝原則

在線監控設備安裝應遵循全面性、精簡性、準確性的原則。

全面性：在線監控設備安裝應結合企業事業單位（或個體工商戶）的排放口情況進行配置，全面覆蓋符合東莞市污水排入排水管許可證核發制度的排放口。未申領城鎮污水排入排水管網許可證的排水戶，可參考《排水戶接駁工作指引》文件中相關內容進行安裝。

精簡性：在足夠反映排水戶污染物排放狀況的前提下，安裝的數量、安裝的方式力求精簡。

準確性：監測數據應能準確反映被監測排水戶的排水水質狀況。

4．設備點位安裝要求

安裝施工和安裝設備應避免對排水戶的安全生產和周邊環境造成影響。

按企業實際情況，可選安裝模式：

1、 采用市電

企業自行安排符合要求的供電和數據傳輸系統，需要保證施工符合規定，安裝調試人員必須有相關的操作資質，電工應持進網作業許可證，安全工程師和安全監督員應具有電力專業工程師以上專業技術任職資格，滿足電力施工相關要求，保障安裝工藝。

2、 采用電池

采用三元聚合物鋰電池供電，電池電量不低于400Wh，電池組需配置防護芯片，采用金屬外殼封裝，防水等級至少達到IP68，能夠在惡劣環境下持續穩定的運行。

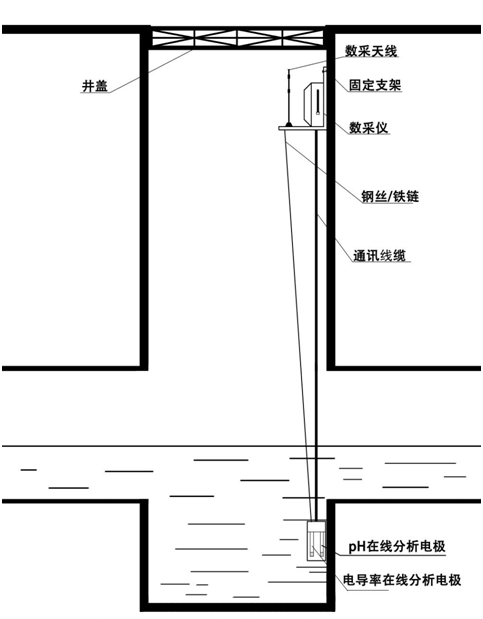

由于現場情況復雜，建議采用電池供電方式避免施工，安裝規范參考《污水檢查井在線監控設備安裝規范圖》，請見圖1。

圖1  污水檢查井在線監控設備安裝規范圖

5．現場端設備配置要求

5.1數據采集傳輸系統

使用可靠的工業無線通訊模塊，能夠在惡劣環境下持續穩定的運行，本體需能夠承受長期被水浸泡、腐蝕性氣體侵蝕，為無線通訊模塊長期掛網運行提供有效保障。

數據采集傳輸系統需支持本工作指引中的協議內容（因子編碼），技術需求如下：

數據采集傳輸系統技術參數要求

5.2pH傳感器

pH傳感器需具備計量器具型式批準證書，技術參數要求如下：

pH傳感器技術參數要求

5.3電導率傳感器

電導率傳感器需具備計量器具型式批準證書，技術參數要求如下：

電導率傳感器技術參數要求

六、信號通訊與傳輸要求

1．數據采集通訊方式

企業排水末端監測設備將采集的監測數據，通過傳輸網絡上傳至中心端監控系統進行儲存和進行數據分析。支持多種間隔時間釆集、傳輸數據，分鐘數據采集數據時間間隔設置為10分鐘，傳輸數據時間間隔設置為最長60分鐘。

傳輸網絡

¨APN專網（IP地址：               ；端口號：           ）

¨互聯網（IP地址：                 ；端口號：           ）

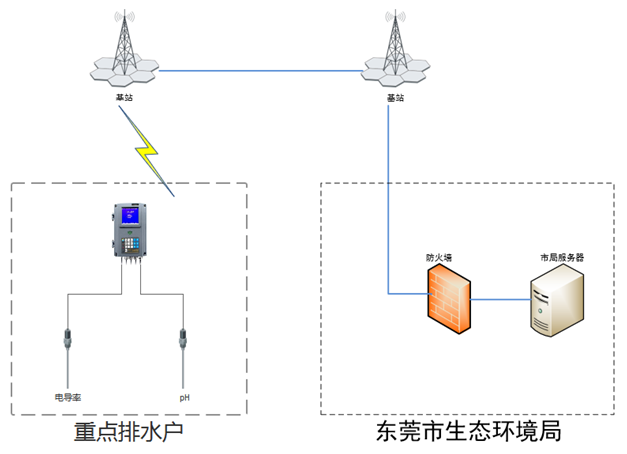

數據采集傳輸網絡拓撲圖

2．數采儀存儲

數據釆集傳輸儀存儲單元需具備斷電保護功能，斷電后所存儲數據不丟失，可通過磁盤、U盤、存儲卡或專用軟件導出數據，數據釆集傳輸儀應能存儲1年以上數據。

3．數據傳輸要求

數據傳輸應符合HJ212《污染物在線監測（監測）系統數據傳輸標準》要求。本指南對212傳輸協議因子編碼進行了擴展，因子編碼擴展表參見附錄Ⅱ-1。

4．數據傳輸率

（1）數據傳輸率定義

數據傳輸率為考核時段內實收數據個數與應收數據個數的百分比。考核數據為排水末端智能系統直出數據中pH值、電導率，考核數據類型為小時數據和日數據。

（2）計算公式

C = D/E*100%

其中： D — 考核時段內各數據類型實收數據個數

E — 考核時段內各數據類型應收數據個數

數據傳輸率考核數據類型為小時數據、日數據，按考核時段對各類型數據個數求和后計算傳輸率。

傳輸率應收數據個數：考核時段內各數據類型應收數據個數。

計算定義：考核時段內所有監控點的小時數據、日數據的應監控pH、電導率按照固定頻率應上報數據之和。其算法為：

E=Z1+Z2+…+Zn

E —考核時段內各數據類型應收數據個數

Z—考核時段內各考核監控點的應收數據數

n—考核監控點個數

其中Z的計算公式如下：

Z=小時數據考核項×考核小時數+日數據考核項×考核天數

或 Z =S×M+S×X

S—數據考核項：pH值、電導率。

M — 考核時段小時數

X — 考核時段天數

（3）數據標識

依據管轄環保部門錄入的因子排放標準、在線監控設備量程，結合數據數值特征，自動將數據標記為正常、缺失、異常。數據標識為缺失和異常的，即為無效數據。

異常：標記在線監控設備監測數值在在線監控設備設置的合理量程外的數據，包含個別極大值、極小值、負值和不合理數據。

缺失：標記在線監控設備數據中存在的小時數據或日數據無數據傳輸或傳輸無數值信號。

（4）考核要求

每月10日將自動對排水戶上月實際接收的數據進行數據傳輸率的計算，要求數據傳輸率為80％或以上。

5．系統時鐘計時誤差

系統時間控制24小時內誤差不超過5秒。

七、運維要求

在線監控設備完成部署后，為確保設備的正常運行和數據的穩定上傳，需要對在線監控設備進行巡檢和維護。

1.設備運維

運維服務工作包括對在線監控設備的運維、基礎軟硬件設施的運維。設備出現故障需在24小時內做出明確響應和安排，應至少30日內進行1次現場巡檢和維護，建立電子運維臺賬，及時發現和排除潛在問題或故障隱患，保證設備的穩定運行。

2.現場運維內容要求

檢查傳感器頭部是否有臟污和微生物附著、外殼及傳感器表面是否受到損壞線纜是否正常、易耗品是否有損壞、傳感器壽命、測試數據是否正常，并做好記錄。

對傳感器進行比對質控，確保數據準確有效，對于存在偏差的傳感器，及時校準。

所有的校準及保養維護均須進行拍照上傳和電子臺賬記錄。

3.異常響應

當設備出現故障時維護人員應立刻響應（響應時間不超過 8 小時），并在24小時內明確故障類型和確定處理方案。

若設備出現重大故障，致使監測數據缺少達三天以上，需將故障原因和處理方案及時上報。

4.設備運維臺賬

設備運維臺賬應清晰、完整，可從運維臺賬中查閱和了解儀器設備的使用、維護和性能檢驗、現場圖片等全部運維歷史資料。運維人員可根據實際需求及管理需要自行設計各類記錄表，但最少應包括：運維內容記錄、運維現場照片、簽到記錄、歷史運維數據。

日常運行維護要求表

八、排水戶設備驗收規范

1．驗收條件

（1）設備選型符合技術規范

設備、儀表選型符合《東莞市重點排水戶排水末端智能監管系統建設技術指南》中設備的技術參數要求。

（2）聯網調試，數據傳輸穩定

通過數據采集傳輸系統將采集的監測數據上傳至東莞市排污企業監管系統，符合《東莞市重點排水戶排水末端智能監管系統建設技術指南》中數據采集傳輸規范要求，與平臺聯網成功，數據穩定上傳。

數據采集傳輸系統和東莞市排污企業監管系統之間的通信穩定，排除經常性的通信連接中斷、數據丟失、數據不完整等通信問題。數據采集傳輸系統在線率達80％以上。

（3）運維臺賬規范

根據《東莞市重點排水戶排水末端智能監管系統建設技術指南》中設備的運維要求，按要求定時巡檢，并建立運維臺賬。

2．驗收提交資料要求

排水末端智能系統驗收需提供如下資料：

（1）《排水末端智能系統聯網驗收申請表》；

（2）排水末端智能系統監管設備采購合同、計量證書復印件，運維承諾函或運維合同復印件；

（3）設備現場部署照片一張。

3．驗收流程

制定項目驗收流程如下：

第一步，施工單位現場設備安裝調試完畢、數據采集聯網穩定運行后，由排水戶填寫《排水末端智能系統驗收申請表》（附表1）；

第二步，根據驗收提交資料要求形成成套驗收資料，提交東莞市生態環境局進行備案。

4．附表1：排水末端智能系統聯網驗收申請表

第一頁：基本情況表

第二頁：安裝驗收表

    廣東蔚藍生態環境科技有限公司專注于東莞市重點排水戶排水末端自動監控建設，指導排水戶安裝在線監控設備與聯網對接工作，包括排水末端自動監控的設備組成、采集數據參數、安裝要求、信號通訊與傳輸要求的基本內容和聯網對接要求。指引適用于符合東莞市污水排入排水管網許可證核發制度的排水戶，排水戶可參照本工作指引在排水設施接駁井安裝自動監控設備，排水戶應自行根據本工作指引中的技術規范內容安裝自動監控設備。蔚藍生態環境針對重點排水戶排水末端智能監控系統包括從設備的安裝、設備驗收、運營維護一站式一條龍優質服務，安裝范圍包括PH、電導率傳感器單位，供電系統（三元聚合物鋰電池及充電器）、數采儀（4G通訊、GPS定位、數據緩存）、東莞市生態環境局監控平臺接入、APN聯網；設備驗收范圍包括：東莞市中心監控平臺值守單位數據接收合格證明，CMA對比報告、驗收過程全程跟進服務；運營維護范圍包括：PH傳感器探頭每一個月清洗一次，探頭校準，電導率傳感器探頭每三個月清洗一次，探頭校準，電池每40天更換充電一次，數采儀整機檢查維護；
