一、適用范圍

本技術指南指導零散工業廢水產生單位、處理單位過程監控企業現場端監控設備安裝與聯網對接工作，包括零散工業廢水產生單位、處理單位現場端安裝要求、信號通訊與傳輸要求的基本內容和聯網對接要求。零散工業廢水產生單位、處理單位應自行根據本技術指南中的技術規范內容安裝監控設備。

二、規范性引用文件

本工作指引內容引用了下列文件中的條款。凡是不注明日期的引用文件，其有效版本適用于本工作指引。

HJ 819  排污單位自行監測技術指南

HJ 212-2017  污染物在線監控(監測)系統數據傳輸標準

HJ 353-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）安裝技術規范

HJ 354-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）驗收技術規范

HJ 355-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）運行技術規范

HJ 356-2019 水污染源在線監測系統（COD_Cr、NH₃-N 等）數據有效性判別技術規范

HJ447 污染源在線自動監控（監測）數據采集傳輸儀技術要求

GB/T 16706-1996 環境污染源類別代碼

GB/T 19582-2008 基于 Modbus 協議的工業自動化網絡規范

《東莞市零散工業廢水管理工作指引》

《東莞市零散工業廢水管理條例》

《東莞市零散工業廢水整治工作方案》

三、術語和定義

下列術語和定義適用于本工作指引。

1．零散工業廢水

零散工業廢水即小規模生產廢水，是指工廠、企業在生產過程中產生和排放較小水量的生產廢水，一般指日排放量不足3噸的工業生產廢水，不包括生活廢水、廚房含油類廢水，以及列入國家危險廢物目錄的液態廢物。

2．零散工業廢水產生單位

零散工業廢水產生單位（以下簡稱產生單位）是指在生產過程中產生和排放較小水量（日排放量不足3噸）生產廢水的企業。

3．零散工業廢水處理單位

零散工業廢水處理單位（以下簡稱處理單位）是指根據東莞市零散工業廢水管理相關文件要求，具備零散廢水收運、處理的企業。

4．零散工業廢水收集設施

指零散工業廢水產生單位根據零散工業廢水監管要求，建設用于收集零散工業廢水的收集池或收集桶。

5．視頻監控

根據排污單位的工藝設計對反映固定污染源生產設施、污染物治理設施運行情況，在重點監管區域布設的視頻監控設備，根據指令觸發事件抓拍錄像存檔。

6．在線監控設備

指為達到零散工業廢水產生單位監管要求，在廢水產生單位工業用水、零散工業廢水收集設施安裝的智能電表、廢水監測裝置、視頻監控攝像機等設備統稱為在線監控設備。

7．通訊協議

指通信雙方對數據傳送控制的一種約定。約定中包括對數據格式、同步方式、傳送速度、傳送步驟、檢糾錯方式以及控制字符定義等問題做出統一規定，通信雙方必須共同遵守，它也叫做鏈路控制規程。

四、監控要求

1．產生單位監管要求

n  工業總用水監控：監控工業總用水流量（立方米）、瞬時流量（升/秒）。

n  廢水收集池水量、液位監控：監控廢水收集池液位高度（厘米）、水量（立方米），如有多個未底部串聯起來的收集池或收集桶，則需對每個收集池都進行監控。

n  工業污水排放監控：如企業除了零散工業廢水還存在工業污水排放的，需要對工業污水排放進行監控，監控因子為工業污水排放流量（立方米）、工業污水排放瞬時流量（升/秒）。

n  視頻監控：廢水收集池視頻監控，如有多個收集池或收集桶，視頻需全覆蓋。

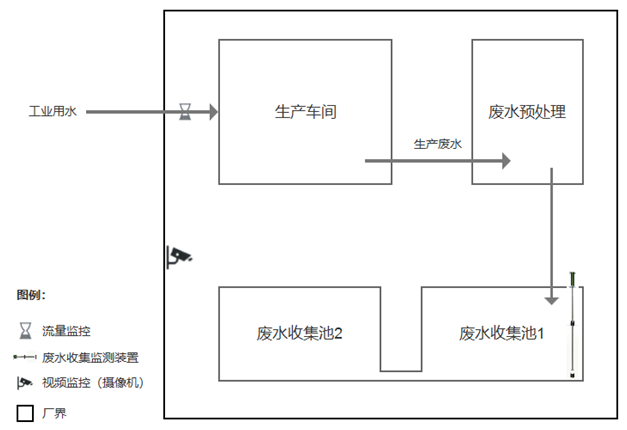

零散工業廢水產生單位工藝流程及監控示意圖

2．處理單位監管要求

n  用電監控：監控零散工業廢水處理單位工業用電量（千瓦時）、用電功率（千瓦）

n  零散工業廢水收集處理量（即進水量）、排放量監控：在廢水調節池進入處理入口處安裝流量計監控收集處理量（立方米）；排放量數據從在線監控系統接入，無須重新安裝流量計設備。

n  關鍵設備工況監控：監控提升泵、加藥泵、風機、污泥泵、壓泥機等關鍵處理設施的電流信號（安裝電流互感器）。

n  收運車輛液位及水量監控：對收運車輛加裝收運計量儀，對收運車輛水箱液位及水量進行監控。

n  廢水排放口水質進行監控：參照重點排污單位在線監控要求。

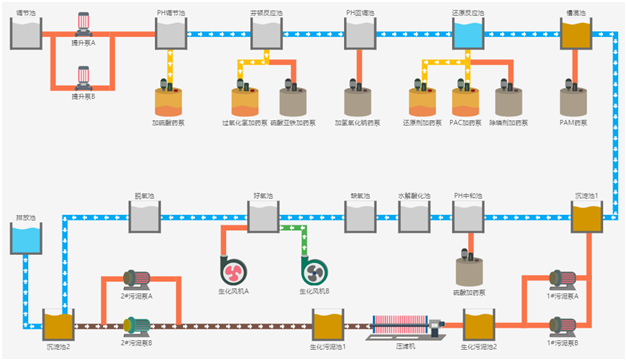

零散工業廢水處理單位工藝圖

五、現場端安裝要求

1．安全要求

堅持“安全第一，預防為主”的方針，認真貫徹執行有關安全施工的各項法規、標準、規程和文件精神的要求，從技術上、組織上、管理上釆取有效措施，加強安全監督，解決和清除各種不安全因素，防止事故發生。

2．安裝施工要求

現場端監控系統的安裝應避免對企業安全生產和環境造成影響。

安裝調試人員必須有相關的操作資質，電工應持進網作業許可證，安全工程師和安全監督員應具有電力專業工程師以上專業技術任職資格，滿足電力施工相關要求，保障安裝工藝。

3．設備點位安裝原則

現場端設備點位布設應遵循全面性、精簡性、準確性的原則。

全面性：現場端點位布設應結合廠區的生產工藝、設施運行情況進行配置，全面覆蓋排污單位排污許可證中列出的主要生產設施及治污設施。未申領排污許可證的污染源，可參考環境影響評價報告中相關內容進行布點。

精簡性：在準確反映排污單位生產情況、污染設施運行情況的前提下，布設的點位數量力求精簡。

準確性：監測點位數據應能準確反映被監測設備的用電、用水、生產情況、運行情況等。

4．設備點位安裝要求

4.1產生單位安裝要求

1）工業生產總用水監測點位

安裝在排污單位的生產線總進水管路上，反映排污單位工業生產用水情況。

2）廢水收集設施液位儀安裝要求

n  設備箱應就近廢水池靠墻安裝，用拉爆穩固，設備箱應安裝美觀、不歪不斜、設備箱門易打開維護、做到不管明安裝還是隱蔽安裝都一樣。

n  為保證設備的穩定性，強電應與弱電分開走線走管，盡量不交叉。

n  天線安裝在墻面，天線發射方向盡量與墻面垂直，如有夾角，要求不小于75度，天線安裝應穩固，不易掉落。

n  變送器可垂直、傾斜或水平安裝在罐體、槽內，應確保避免泥沙等雜質埋沒或堵塞變送器探頭部分。

n

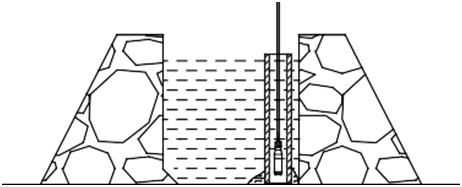

在介質波動較大時，應采取措施固定變送器探頭部分，如給變送器加配重或固定管套等。在流動的水中測量水位時，可以在水中插入或安裝一根大于探頭直徑的鋼管或PVC管，在管子位于水流方向的反向不同高度開若干個Φ5mm 左右的小孔，使水進入管中，如下圖所示：

n  導氣電纜除作為電源和信號傳輸外，還起到關鍵的大氣補償作用，安裝時應避免對線纜鎖定太緊或過于銳角彎折，以防止導氣管不通或折斷。

n  現場安裝如需加裝延長線時，請確保接線部分保持干燥通風，嚴禁浸泡和避免濕氣、污垢堵塞電纜中心的大氣連接管，否則會造成變送器損壞或測量不準。

n  設備供電的交流電及機箱一定要真實接地，而且接地良好，以確保設備被雷擊浪涌沖擊靜電累計時可以配合設備的防雷設計較好地釋放能量，保護RS485 總線設備和相關芯片不受傷害。

n  線材一定要用線徑 0.3 平方毫米以上的多股屏蔽雙絞網線（多股是為了備用）。單獨套用PVC 管，避免和強電走在一起,以免強電對其干擾。

n  485（A）和 485（B）一定要互為雙絞，雙絞是因為 485 通訊采用差模通訊原理，雙絞的抗干擾性好。不采用雙絞線， 是錯誤的，須避免使用其他類型電纜。

n  傳輸速率，負載節點數和傳輸距離的合理安排，做到遠程低速少節點，近程高速多節點原則。

n  本產品屬于弱電設備，布線時須與強電線纜分開布設，應遵守國家相關布線標準（GB/T50312-2016）進行布線。

4.2處理單位安裝要求

1）用電監測點位布設要求

1.計量點應設在產權分界點，安裝點周圍不能有腐蝕性氣體和強烈的沖擊振動，環 境要通風干燥，電能表的運行溫度不能超過50°C。

2.電能表安裝在專用的計量柜或表箱內，安裝高度要符合規范，在計量柜內安裝的 電能表其下端離地不能小于1米,懸掛式表箱內安裝的電能表其下端離地不能小于1.8米。

3.電能表垂直安裝并要固定可靠，電流互感器的二回路應采用4mm2的銅芯絕緣導 線，電壓回路則應采用2.5mm2的銅芯絕緣導線；電能表與電流、電壓之間的回路應接有 聯合接線盒，以方便電能表的現場校驗接線和計量故障處理。

4.各相電流、電壓互感器必須采用相同規格的產品，回路接線的相序和極性要正確，各連接點要緊固可靠，互感器與電能表應一同安裝在計量柜或表箱內，并做好防竊 電措施。

5.用于遠程遙測采樣的電子式電能表，其信號線應采用屏蔽雙絞導線，架設信號線時 將屏蔽導線的單端接地，以提高通信的可靠性。

6.凡有金屬結構的計量柜，表箱和高壓互感器的外殼都必須可靠接地，接地線要采用 銅芯導線，其線徑不能小于2.5mm2。

2）進水口流量計點位布設要求

1. 盡量避開鐵磁性物體及具有強電磁場的設備( 大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。

2. 應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20 ～＋60 ℃，相對濕度小于85% ，且供電穩定。

3. 流量計周圍應有充裕的空間，便于安裝和維護。

4. 流量計的電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。為保證測量的穩定性，應在傳感器的前后設置直管段。為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。減少外界干擾，傳感器應接地應良好。

3）處理設施運行狀態測點位要求：

1.電流互感器的安裝必須牢固，互感器外殼的金屬外露部分應可靠接地。

2.同一組電流互感器應按同一方向安裝，以保證該組電流互感器一次及二次回路電流的正方向均一致，并盡可能易于觀察銘牌。

3.電流互感器二次側不允許開路，對二次雙回合互感器只用一個二次回路時，另一個二次回路應可靠短接。

4.低壓電流互感器二次側可不接地。因為低壓計量裝置使用的導線、電能表及互感器的絕緣等級相同，能承受的最高電壓基本一致；另外二次繞組接地后，整套裝置一次回路對地的絕緣水平降低，易使有絕緣弱點的電能表或互感器在高電壓作用（如受感應雷擊）時損壞。從減少遭受雷擊損壞出發，也以二次側不接地為佳。

5．傳感器質控要求

監控系統的傳感器必須按照設計的要求，定期用自動或手動的方法判定傳感器是否存在缺陷。定期的抽查在參考值、操作或排放水平傳感器的輸入讀數的正確與否（如：用恒流電源檢查傳感器的電流輸入信號，誤差應在規定范圍內），在傳感器出現缺陷或發生故障時及時告警，確保傳感器正常的工作，提供有質量保證的電器參數數據。

6．現場端設備配置要求

5.1產生單位現場端設備配置要求

1）廢水收集監測儀

工作電壓：12～36VDC

使用環境：-40℃～75℃ （≤ 90%RH）

傳感器接口：兩路RS485

串行通訊：RS485串口/4G/LORA

符合212-2017傳輸協議，并遵循附錄Ⅱ-1因子編碼擴展表

2）液位傳感器

工作電壓：12～36VDC

使用環境：-40～60℃

防護等級：IP68

通訊方式：RS485（標準Modbus-RTU 協議）

3）水表

工作電壓：12～24VDC

通訊方式：RS485（標準Modbus-RTU 協議）

5.2處理單位現場端設備配置要求

1）收運計量儀

工作電壓：12-30VDC

工作電流：<220mA

使用環境：-20℃ ~ 75℃ （≤ 90%RH）

通信方式：RS485串口/4G/WIFI

傳感器接口：兩路RS485

4G參數：全網通

GPS參數：北斗雙模

LORA頻率：433MHZ

2）其他設備

其他電表、電磁流量計、電流互感器等設備配置要求參見附錄Ⅰ。

六、信號通訊與傳輸要求

信號通訊與傳輸要求參見《附錄Ⅱ監控系統數據傳輸規范》。

七、運維要求

運維要求參照《附錄Ⅳ運維規范》要求。

八、驗收要求

      驗收要求參照《附錄Ⅲ驗收規范》要求。
