一、系統概述

 該系統利用傳感器技術、自動控制技術、物聯網技術將各項指標集成在系統框架內，通過前端智能感知設備采集金屬表面處理行業涉水企業的現場環境信息（水量、用電、廢水收集池水量及液位、管網水質、關鍵位置及設備現場視頻等），輔助監管部門實時掌握有關企業的生產及排污行為，做到精準、及時執法，實現對金屬表面處理行業涉水企業生產、排污行為的全過程自動監控。

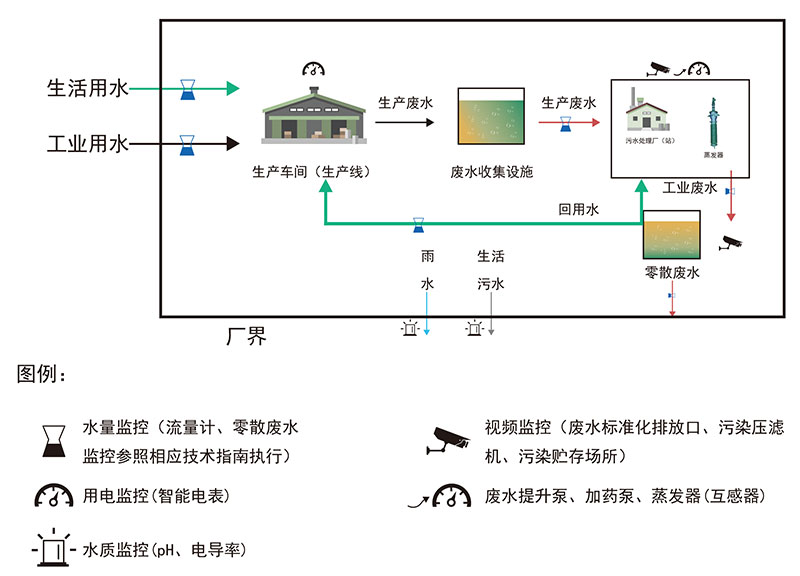

二、系統框架

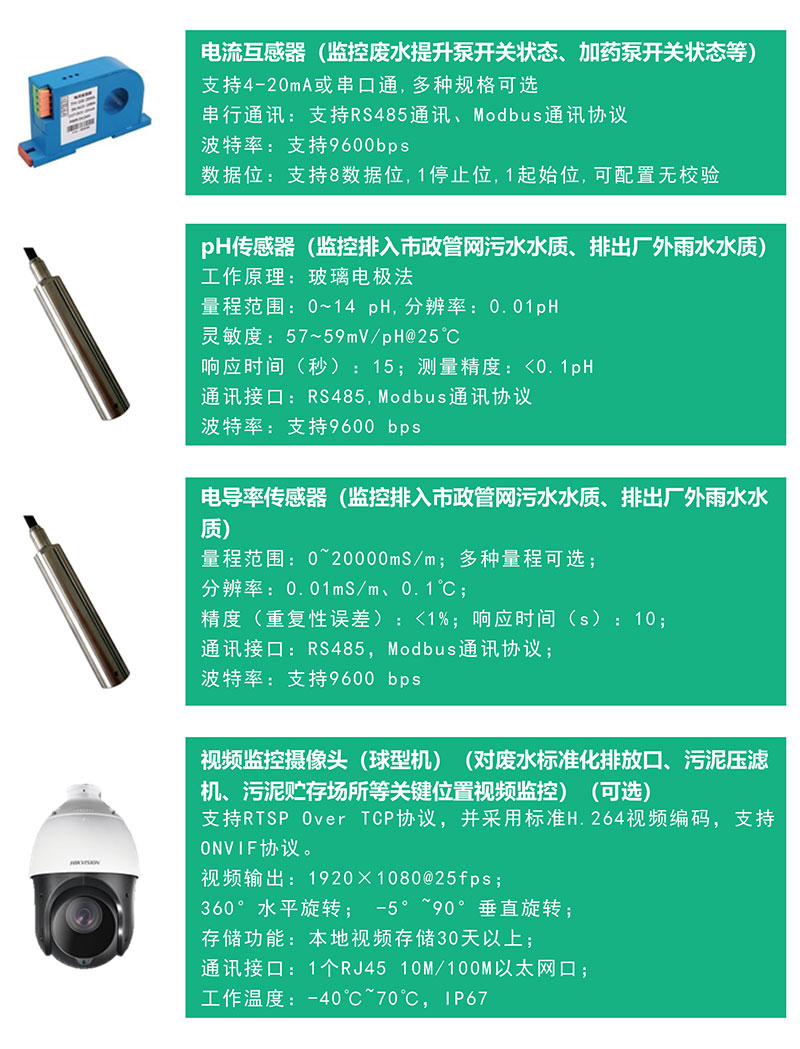

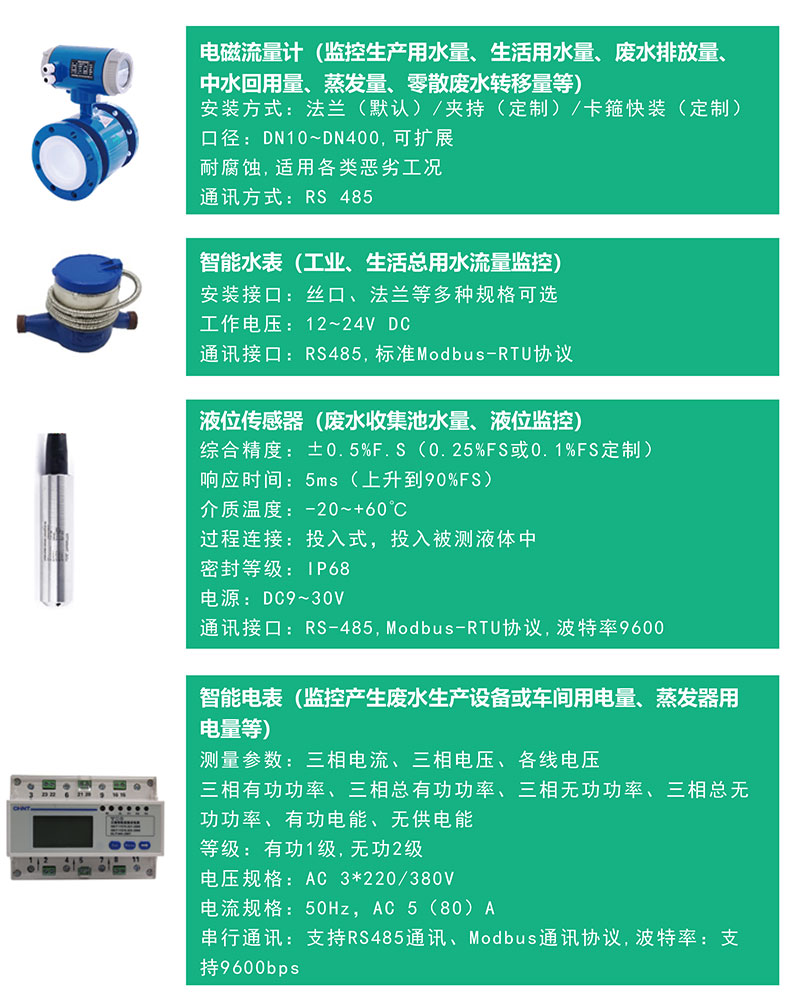

三、系統主要硬件

注

1.系統硬件均符合《東莞市污染源在線監控建設技術指南(2020)》有關要求,圖片作展示用,以實物為準。

2.原則上必須使用電磁流量計與渦輪流量計,可針對管徑達到200或以上的水管進行選擇安裝管道式或插入式電磁流量計,根據用戶實際需求選配對應流量計。
